无压自动透视风门工作原理 - MH铭辉矿山
发布日期：2022-10-29 信息来源：本站原创

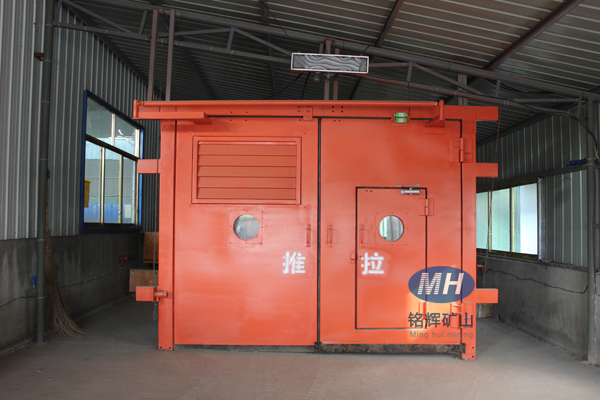

【摘 要】无压自动透视风门为钢结构风门，能满足反风要求，无须再设置反向风门。 同一联络巷内安装两道风门，风门的两端分别安装4 个红外传感器，在风门的两端形成检测器，当行人或车辆由巷道的任一方进入时，传感器自动检测并为控制设备提供信号，即可以实现自动开关，在矿井停电情况下可靠人力开闭风门，方便和灵活，提高了风流控制设施的质量和矿井抗灾能力。
在二套双扇风门的两端分别安装 4 个红外、传感器，在风门的两端形成检测器，当行人或车辆由巷道的任一方进入时，传感器自动检测并为控制设备提供信号，当 A 门有人经过时，传感器发生信号，A 门动力源通电，打开 A 风门，风门上装有传感器，检测风门的闭、合状态（此信号可传达地面调度室，以方便地检测风门关闭情况），在 A 门打开时，语音箱得到触发信号，使声光信号器动作，提示警示语“风门打开，请注意安全”并且触发绿灯闪烁，B 门语音箱同进提示“前方风门打开，请您稍候”伴有红灯亮，B 门有闭锁，以防止两扇门同时打开使风流短路，影响煤矿通风安全；经过适当的延时，A 门自动关闭，等到传感器检测关闭到位后，警示语音、绿灯关闭，红灯常亮。
A 门与 B 门相互闭锁， 即 A 门动作时 B 门不能动作，B 门动作时 A 门不动作。 当风流反向时（反风演习停电时），磁控制装置保证风门的闭锁功能，确保了风流反向时风门不被吹开，兼顾了反向风门的作用。
